當前位置: 上海麥及可電子有限公司 >>產品展示 >>工業電容器

感應加熱用高壓諧振軸向系列

作者：admin 添加時間：2016-07-18 16:31:01 瀏覽：

感應加熱用高壓諧振軸向系列


★特點

□阻燃邁拉膠帶封裝、阻燃環氧灌封

□具有耐壓高、過電流能力強、溫升低、頻率特性好

□等效串聯電阻小、雜散電感低

★應用場合

□廣泛應用于商用/工業感應加熱，以及各類電力電子設備中作諧振電容使用

★技術要求

引用標準	GB/3984，IEC60110
氣候類別	40/105/21
工作溫度范圍（外殼）	-40℃～105℃
電壓范圍	1000VDC～4000VDC
容量范圍	0.01μF～10μF
容量允許偏差	±5%（J）/±10%（K）
損耗角正切值	10×10-4
耐電壓	1.5Un（60S，20±5℃）
絕緣電阻	≥5000S(500VDC,60S)
過電壓	1.1Un30%ofon-load-dur.·0
	1.15Un30min/day
	1.2Un5min/day
	1.3Un1min/day
最高使用海拔	2000m
預期壽命	20000h（Un，θhs=70℃）
失效率	50FIT

備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響

★技術參數

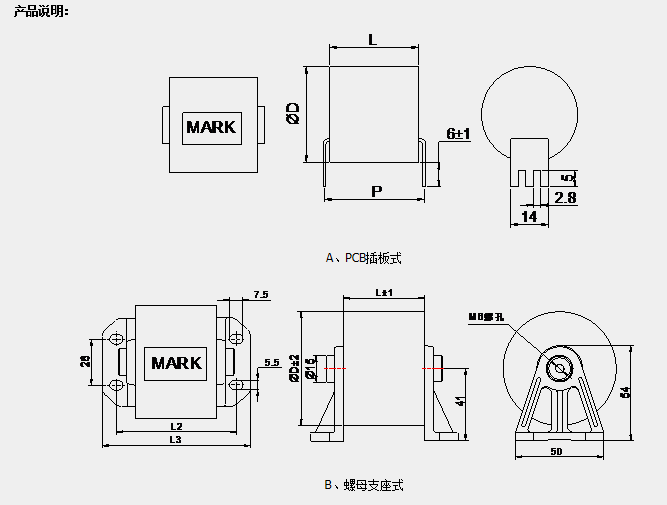

PCB插板式1600VDC
Cn (μF)	Dimension(mm)			Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
Cn (μF)	D	L	P	Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
0.20	30	30	34	20	1000	200	23	1GRY420D1600-01
0.30	35	30	34	30	1000	300	16	1GRY430D1600-01
0.33	37	30	34	30	1000	330	15	1GRY433D1600-01
0.35	38	30	34	30	1000	350	14	1GRY435D1600-02
0.36	39	30	34	30	1000	360	13.5	1GRY436D1600-01
0.40	40	30	34	35	1000	400	12	1GRY440D1600-01
0.43	42	30	34	35	1000	430	11	1GRY443D1600-01
0.44	44	30	34	35	1000	440	10.5	1GRY447D1600-01
0.50	45	30	34	35	1000	500	9.5	1GRY450D1600-01
0.53	46	30	34	35	1000	530	9.0	1GRY453D1600-01
0.54	47	30	34	40	1000	540	8.5	1GRY454D1600-01
0.60	48	30	34	40	1000	600	8.0	1GRY460D1600-02
0.70	53	30	34	45	1000	700	7.0	1GRY470D1600-02

PCB插板式2 000VDC
Cn (μF)	Dimension(mm)			Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
Cn (μF)	D	L	P	Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
0.20	30	30	34	20	1000	200	23	1GRY420D2000--
0.30	35	30	34	30	1000	300	16	1GRY430D2000--
0.33	37	30	34	30	1000	330	15	1GRY433D2000--
0.35	38	30	34	30	1000	350	14	1GRY435D2000--
0.36	39	30	34	30	1000	360	13.5	1GRY436D2000--
0.40	40	30	34	35	1000	400	12	1GRY440D2000--
0.43	42	30	34	35	1000	430	11	1GRY443D2000--
0.44	44	30	34	35	1000	440	10.5	1GRY447D2000--
0.50	45	30	34	35	1000	500	9.5	1GRY450D2000--
0.53	46	30	34	35	1000	530	9.0	1GRY453D2000--
0.54	47	30	34	40	1000	540	8.5	1GRY454D2000--
0.60	48	30	34	40	1000	600	8.0	1GRY460D2000--
0.70	53	30	34	45	1000	700	7.0	1GRY470D2000--

PCB插板式3 000VDC
Cn (μF)	Dimension(mm)			Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
Cn (μF)	D	L	P	Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
0.10	47	40	44	35	1200	120	23	1GRY410D3000-02
0.22	31	40	44	25	1200	264	21	1GRY422D3000-03
0.35	38	40	44	30	1200	420	13.5	1GRY435D3000-01
0.40	41	40	44	35	1200	480	12	1GRY440D3000-02
0.47	45	40	44	40	1200	564	10	1GRY447D3000-01
0.54	47	40	44	40	1200	648	9.0	1GRY454D3000-01
0.65	52	40	44	45	1200	780	8.0	1GRY465D3000-01

螺母支座式3 000VDC
Cn (μF)	Dimension(mm)				Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
Cn (μF)	D	L	L2	L3	Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
0.10	47	40	62	78	40	1000	100	21	1GRY410D3000-03
0.24	80	40	62	78	80	1000	240	19	1GRY424D3000-01
0.30	45	40			40	1000	300	16	1GRY430D3000-04
0.30	78	40	62	78	80	1000	300	16	1GRY430D3000-12
0.32	80	40	62	78	80	1000	320	15.5	1GRY432D3000-02
0.33	62	40	62	78	60	1000	330	15	1GRY433D3000-01
0.35	80	40	62	78	80	1000	350	14	1GRY435D3000-08
0.44	61	40	62	78	60	1000	440	10	1GRY444D3000-06
0.47	72	40	62	78	80	1000	470	10	1GRY447D3000-03
0.47	57	40	62	78	60	1000	470	10	1GRY447D3000-05
0.50	74	40	62	78	80	1000	500	9.5	1GRY450D3000-10
0.50	63	40	62	78	60	1000	500	9.5	1GRY450D3000-11
0.60	75	40	62	78	80	1000	600	8.0	1GRY460D3000-06
0.70	56	40	62	78	60	1000	700	7.0	1GRY470D3000-04
0.70	77	40	62	78	80	1000	700	7.0	1GRY470D3000-10
0.75	56	40	62	78	65	1000	750	6.5	1GRY475D3000-03
0.75	78	40	62	78	80	1000	750	6.5	1GRY475D3000-07
0.80	75	40	62	78	80	1000	800	6.0	1GRY480D3000-06
0.90	75	40	62	78	80	1000	900	5.5	1GRY490D3000-07
1.0	78	40	62	78	80	1000	1000	5.0	1GRY510D3000-05
1.2	79	40	62	78	80	1000	1200	4.5	1GRY512D3000-06
1.35	74	40	62	78	80	1000	1350	3.5	1GRY5135D3000-03

螺母支架式4 000VDC
Cn (μF)	Dimension(mm)				Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
Cn (μF)	D	L	L2	L3	Irms@70℃@100KHz（A）	dv/dt (V/μs)	Ipeak (A)	ESR@10KHz (mΩ)	Partnumber
0.10	47	40	62	78	40	1000	100	21	1GRY410D4000--
0.24	80	40	62	78	80	1000	240	19	1GRY424D4000--
0.30	45	40			40	1000	300	16	1GRY430D4000--
0.30	78	40	62	78	80	1000	300	16	1GRY430D4000--
0.32	80	40	62	78	80	1000	320	15.5	1GRY432D4000--
0.33	62	40	62	78	60	1000	330	15	1GRY433D4000--
0.35	80	40	62	78	80	1000	350	14	1GRY435D4000--
0.44	61	40	62	78	60	1000	440	10	1GRY444D4000--
0.47	72	40	62	78	80	1000	470	10	1GRY447D4000--
0.47	57	40	62	78	60	1000	470	10	1GRY447D4000--
0.50	74	40	62	78	80	1000	500	9.5	1GRY450D4000--
0.50	63	40	62	78	60	1000	500	9.5	1GRY450D4000--
0.60	75	40	62	78	80	1000	600	8.0	1GRY460D4000--
0.70	56	40	62	78	60	1000	700	7.0	1GRY470D4000--
0.70	77	40	62	78	80	1000	700	7.0	1GRY470D4000--
0.75	56	40	62	78	65	1000	750	6.5	1GRY475D4000--
0.75	78	40	62	78	80	1000	750	6.5	1GRY475D4000--
0.80	75	40	62	78	80	1000	800	6.0	1GRY480D4000--
0.90	75	40	62	78	80	1000	900	5.5	1GRY490D4000--
1.0	78	40	62	78	80	1000	1000	5.0	1GRY510D4000--
1.2	79	40	62	78	80	1000	1200	4.5	1GRY512D4000--
1.35	74	40	62	78	80	1000	1350	3.5	1GRY5135D4000--
